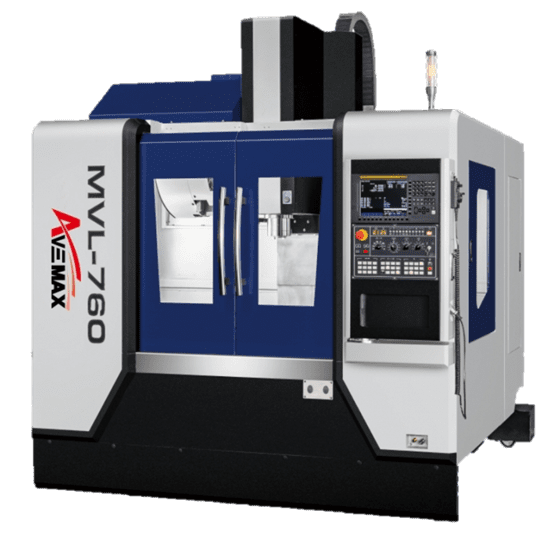

Вертикальный обрабатывающий центр с ЧПУ AVEMAX MVL-760
Технические характеристики
| Параметр | Значение |
|---|---|
| СТОЛ | |
| Размер стола | 915 × 400 мм |
| Т-образные пазы стола (ширина × количество) | 14 × 3 мм |
| Максимальная нагрузка на стол | 440 кг |
| ПЕРЕМЕЩЕНИЯ | |
| Ось X | 760 мм |
| Ось Y | 406 мм |
| Ось Z | 508 мм |
| Расстояние от торца шпинделя до поверхности стола | 102~610 мм |
| СКОРОСТИ ПОДАЧ | |
| Ускоренная подача X/Y/Z | 48/48/36 м/мин |
| Рабочая подача X/Y/Z | 10/10/10 м/мин |
| ШПИНДЕЛЬ | |
| Конус шпинделя | BT40 |
| Частота вращения шпинделя | 10000 об/мин |
| Тип привода | Прямой привод |
| Двигатель шпинделя | 7,5/11 кВт (15 л.с.) |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | |
| Тип АСИ / вместимость | Рукавный тип / 24 инструмента |
| Макс. диаметр инструмента | При полном заполнении: 80 мм / При пропуске соседнего гнезда: 150 мм |
| Макс. длина инструмента | 300 мм |
| Макс. масса инструмента | 7 кг |
| ПРОЧИЕ ПАРАМЕТРЫ | |
| Объем бака СОЖ | 220 л |
| Стружкоуборочный конвейер | Шнековый тип |
| Система смазки / объем маслобака | Объемная / 4,09 л |
| Давление воздуха | 0,6 МПа |
| Потребляемая мощность | 20 кВА |
| Занимаемая площадь (Ш × Г × В) | 3654 × 3543 × 2592 мм |
| Масса нетто (приблизительно) | 2900 кг |
Описание
MVL-760
• Литые детали из лицензионного чугуна Миханит отожжены и подвергнуты термообработке для снятия внутренних напряжений, что обеспечивает максимальную точность и виброгашение.
• Линейные направляющие обеспечивают быстрые и плавные перемещения, гарантируя превосходные результаты обработки и высокую точность.
• Двигатели осей напрямую соединены с шарико-винтовыми передачами, что обеспечивает высокоэффективное управление движением, быструю реакцию и низкий уровень шума.
• На все контактные поверхности скольжения нанесено покрытие Туркайт-Б, что максимально увеличивает долговечность направляющих и обеспечивает оптимальный коэффициент демпфирования. Сопрягаемые поверхности обработаны прецизионным ручным шабрением для повышения плоскостности и улучшения геометрической точности всего узла.
• Телескопические стальные защитные кожухи по трем осям защищают направляющие и шарико-винтовые передачи от стружки и СОЖ.
Комплектация
- Станок
- инструкция
