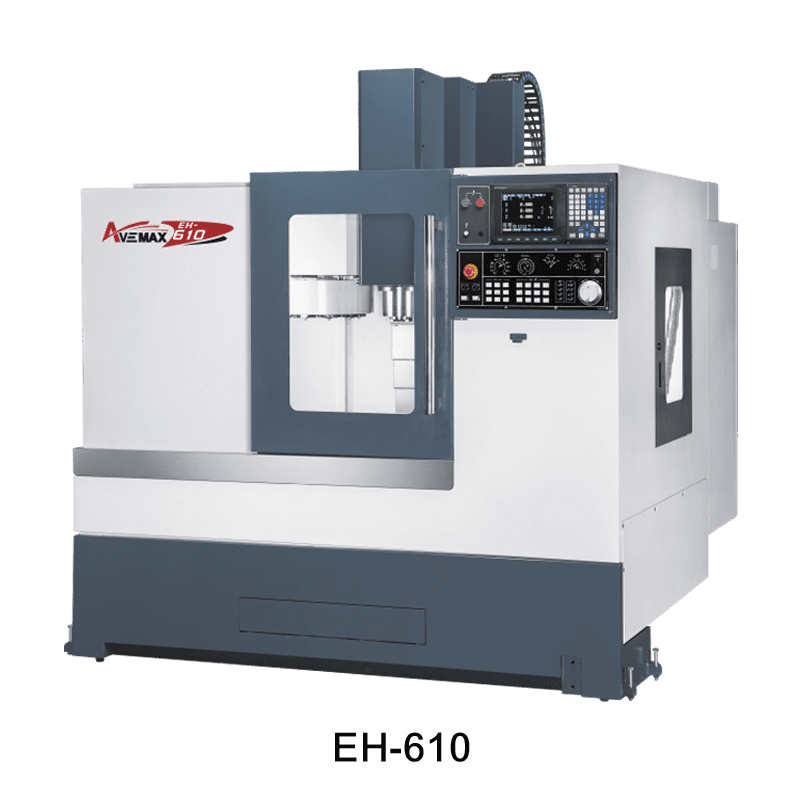

Вертикальный обрабатывающий центр с ЧПУ AVEMAX EH-610
Технические характеристики
| Параметр | Значение |
|---|---|
| Стол | |
| Размер стола | 710 × 350 мм |
| Т-образные пазы стола (ширина × количество) | 18 × 3 мм |
| Продольное перемещение (ось X) | 610 мм |
| Поперечное перемещение (ось Y) | 380 мм |
| Вертикальное перемещение (ось Z) | 510 мм |
| Расстояние от торца шпинделя до поверхности стола | 100~610 мм |
| Расстояние от оси шпинделя до поверхности колонны | 430 мм |
| Максимальная грузоподъемность стола | 350 кг |
| Шпиндель | |
| Конус | BT#40 (опц. CAT#40/DIN#40) |
| Частота вращения (об/мин) | 8000 об/мин (опц. 10000/12000/15000 об/мин) |
| Привод | Ременной |
| Скорости подач | |
| Ускоренная подача по осям X, Y, Z | 15 м/мин |
| Рабочая подача | 1~10 м/мин |
| Двигатели | |
| Двигатель шпинделя | 3,5/5,5 кВт |
| Привод осей X, Y, Z | Непосредственное соединение |
| Автоматическая смена инструмента | |
| Вместимость инструментального магазина | 10 инструментов (безрукавный тип) |
| Максимальный диаметр инструмента | При полном заполнении: 100 мм / При пропуске соседнего гнезда: 150 мм |
| Максимальная длина инструмента | 250 мм |
| Максимальная масса инструмента | 6 кг |
| Прочее | |
| Насос СОЖ | 3/4 л.с. |
| Насос смазки | 75 Вт |
| Давление воздуха | 6 кгс/см² |
| Потребляемая мощность | 12 кВА |
| Габариты станка (Д × Ш × В) | 1800 × 1720 × 1987 мм |
| Масса нетто | 2600 кг |
Описание
EH-610
• Литые детали из лицензионного чугуна Миханит отожжены и подвергнуты термообработке для снятия внутренних напряжений, что обеспечивает максимальную точность и виброгашение.
• Закаленные и шлифованные шарико-винтовые передачи класса точности C5 с предварительным натягом для минимизации мертвого хода, обеспечивающие высокоточное перемещение и снижение тепловой деформации по всем осям.
• В стандартной комплектации шпиндель с конусом BT40, ременной привод, 8000 об/мин (опционально доступны 10000/12000/15000 об/мин).
• Точность позиционирования: ±0,008 мм/300 мм
• Точность повторного позиционирования: ±0,005 мм/300 мм
• Телескопические стальные защитные кожухи направляющих по трем осям для защиты направляющих и шарико-винтовых передач от стружки и СОЖ.
• Направляющие прямоугольного (коробчатого) типа по осям X/Y/Z закалены и отшлифованы.
• Покрытие высококачественным материалом Туркайт-Б с прецизионным ручным шабрением обеспечивает максимальную износостойкость
Комплектация
- Станок
- инструкция
